板式热交换器的结构原理和技术优势

结构

板式换热器是由上部支架顶梁和下部支承梁之间的夹有多个带有波纹的多个传热板片组构成。这块传热板片组形成两种介质通过的流道传热板片的波形使得流体形成湍流，并且将两种流体之间产生的压力差对板片起到支撑作用。传热板片组在固定压紧板和移动压紧板之间用夹紧螺栓和螺母紧固。

原理

传热板上带有密封垫圈，密封垫圈形成流道，起到防止液体外泄的密封作用。传热板的数量和大小取决于介质的流量、流体的物理特性、压力降及进出口的温度条件。压紧板主要防止流体压差可能会引起的板片的变形。

在组装传热板片(带有密封垫圈的板片)时，带有密封垫圈的板面朝向固定压紧板，并每张板片进行180度的旋转以形成流道。只沿A板流动的液体始终在A板内流动：而只沿B板流动的液体则在每隔一块安装的板内反方向流动。

技术优势

1、独特的板片网格状导流区设计（专利号：ZL 2009 2 0153477.8）

2、性能卓越的板片之间的定位及互锁（专利号：ZL 2009 2 0153478.2）

3、板式换热器的悬挂系统：

4、丰富的板片家族

5、先进的密封结构

6、精密的板片加工和模具加工

7、先进的拆装结构

8、专业的工艺计算软件

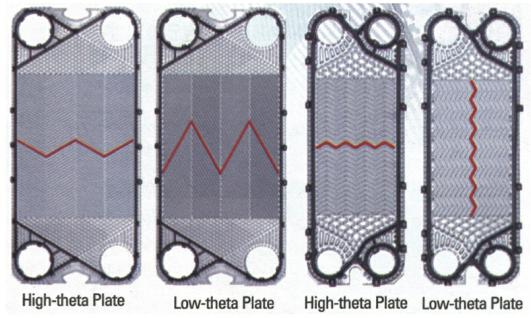

板片类型

大角度板

●高湍流（High turbulent flow）

●高传热系数（high heat transfer coefficient）

●小温差(Perfect temperature approach)

●高压力降(High pressure drop)

小角度板

●低湍流（Low turbulent flow）

●低传热系数(Low  heat transfer coefficient)

●大温差(High temperature approach)

●低压力降(Low pressure drop)

通道组合

由大角度板和小角度板构成三种通道组合

高阻通道

两个大角板的组合

低阻通道

两个小角度板的组合

中阻通道

一个大角度板和一个小角度板的组合
