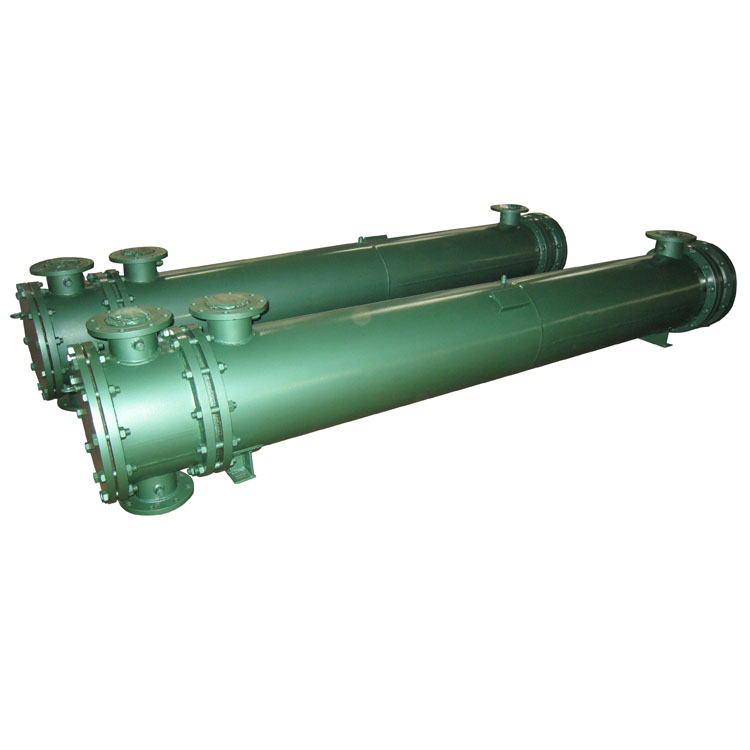

管式换热器

结构原理

管式换热器又称列管式换热器，由壳体，传热管束，管板，折流板（或折流杆）和管箱等部件组成。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器.

◆  按管板和壳体及其配合部分的形式可分为固定管板式、浮头式、U型管式、填料函式、釜式、滑动管板式和插管式等七种。
◆ 按换热管的类型可分为波节管、螺旋管、螺纹管，紫铜光管，低翅片管，串片管，黄铜，不锈钢光管，传片管等。
◆ 按安装形式可分为卧式和立式两种。

特点

这种换热器结构较简单，操作可靠，管壳程材料可根据介质要求灵活选用，能在高温，高压下使用。

适用范围

广泛应用于化工、石油、石油化工、电力、轻工、冶金、原子能、造船、航空、供热等工业部门中。特别是在石油炼制和化学加工装置中，占有极其重要的地位。是目前应用最广的换热设备.

技术参数

设计压力（管/壳程）0~10MPa

设计温度：-160~650℃

换热面积：1~3000㎡/台

主要材料：换热管--碳钢，不锈钢，钛合金，铜合金等。

          壳体，管板，法兰--碳钢，低合金钢，高合金钢，不锈钢，钛合金及其锻件，复合材料等
