螺旋扁管

螺旋扁管（扭曲管）

      螺旋扁管（Twisted tube）是瑞典Alards公司首先提出、美国Koch Heat Transfer Company, LP公司经过改进的一种强化换热管。

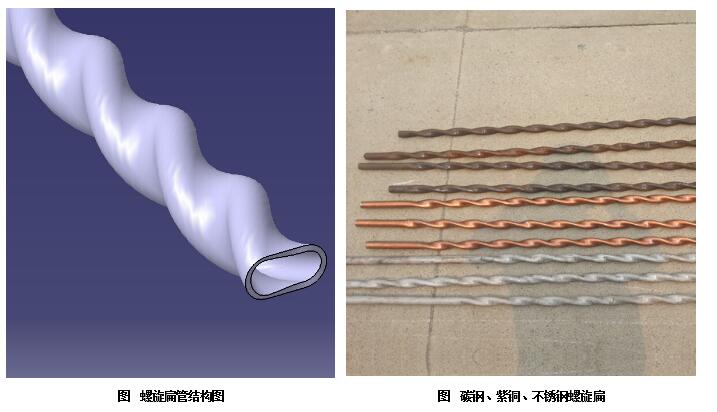

螺旋扁管强化传热原理螺旋扁管结构及制造
      螺旋扁管结构特点是管子换热段的任一截面均为椭圆，当组装成换热器时可以是混合管束（即螺旋扁管与光滑管混合使用），也可以是纯螺旋扁管束。
      其制造过程由“压偏”和“扭曲”两个成形过程完成，管子截面类似椭圆，椭圆的长短轴比根据换热管管程和壳程的流速设计确定，当管程流量较低时，可增大长短轴之比，减少流通截面以提高流速。

      螺旋扁管独特的结构能使管程和壳程流体同时处于螺旋运动，促湍流程度增强。螺旋扁管换热器比普通换热器的总传热系数高40%，而压力降几乎相等。

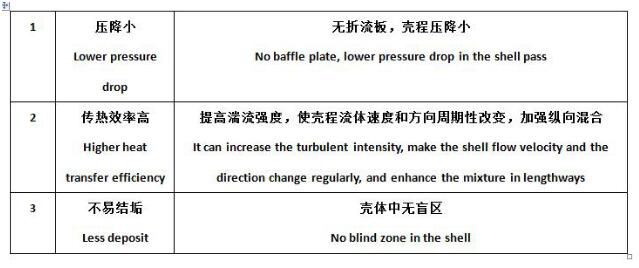

螺旋扁管换热优点

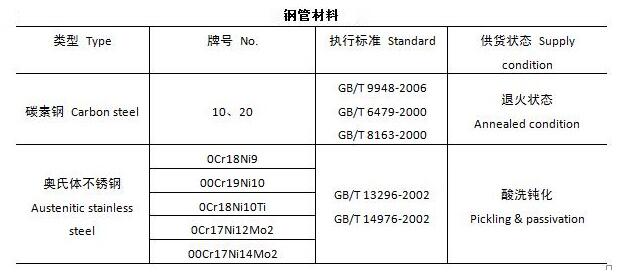

 制造螺旋扁管换热管的无缝钢管应采用整根管子，不允许拼接。常用钢管的材料见表

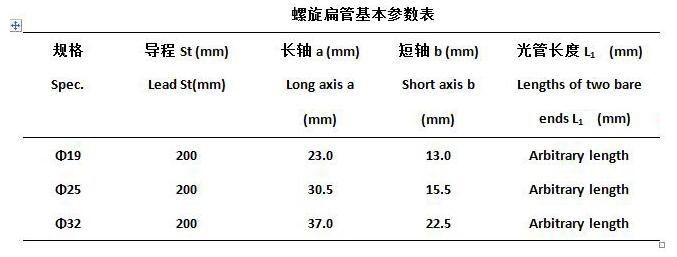

螺旋扁管尺寸参数

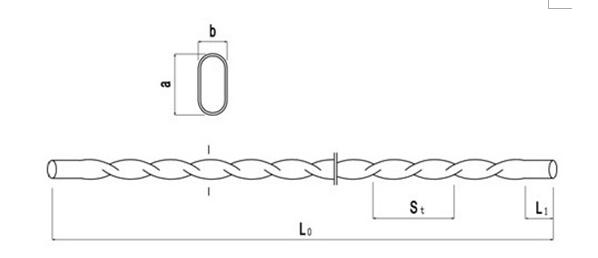

图 螺旋扁管基本尺寸参数图

注：上表为标准型螺旋扁管基本参数，若有特殊要求，可按需要的导程及长轴值制造螺旋扁管。

螺旋扁管应用场合
      螺旋扁管换热器近些年来得到进一步的完善与发展，它比其它种类的换热器更可靠、更有效，几乎所有规定使用管壳式换热器的系统都可以使用。自1984年以来，全世界制造和销售了几千台螺旋扁管换热器，可以用于气-气，液-液，液-气换热过程，遍及化学、石油、食品、造纸、电力、冶金、矿业和城区供暖等多个行业。
